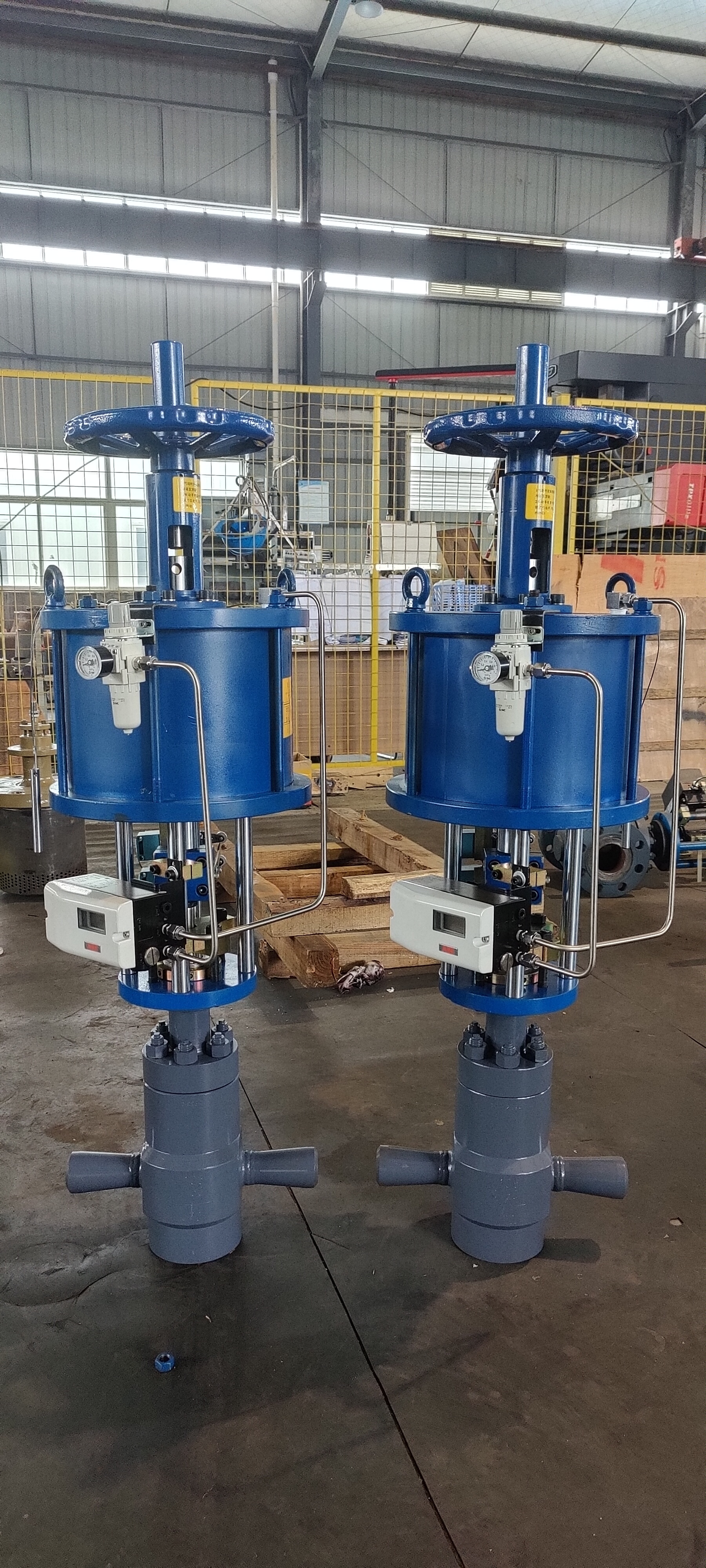

產品名稱：鍋爐連續排污調節閥
產品型號：CTD
產品規格：DN20-80
產品分類：調節閥類
所屬系列：CTD系列
鍋爐連續排污閥門技術描述：
2.1．1電廠中鍋爐連續排污閥使用的工況要求：
鍋爐連續排污閥要求耐高溫、大壓降。平時關斷嚴密無泄漏，需要時快速打開排污；介質雜質多，閥門容易產生堵塞現象；且要求在介質發生相變的情況下，閥門無氣蝕、沖刷現象；使用壽命長。
2.1.2鍋爐連續排污手動閥技術、結構、形式及布置特點：
為保證使用要求，提供給用戶的連續排污手動閥是我公司具有專利的“多級節流降壓閥芯”;
A、鍋爐連續排污閥在節流級布置若干傾斜的節流孔（或節流槽），液體分幾部分進入，在節流孔的斷面處，流速被加速到大，由于摩擦損失，壓力被大幅度降低，但仍高于液體的汽化壓力，在這一級的末端，閥芯流道驟開，這樣即使有輕微的氣蝕發生，也可巧妙避開氣泡破裂對閥桿及閥座的撞擊。
同樣，經過每一節流級時，壓力都被不同程度降低，最后流體流經閥口時，由于其流通面積遠大于相應的前一級節流面積，流速已相對很小，所以壓力只被輕微降低，因而閥口幾乎不受沖刷。
經過多級節流降壓，每級出口壓力均高于液體的汽化壓力，從而能有效避免閃蒸和氣蝕現象發生。閥塞位置變化時，通流面積相應變化，進而對流量在閥塞沒有脫離閥座之前，節流塞進行阻流，介質流量小，流速低，對閥口幾乎沒有沖刷。閥口距離節流塞較遠，遠離氣蝕發生區，有效防止內漏。
B、介質流通方向自上而下，減少了介質的流通阻力，避免了介質發生相變時對閥口的侵蝕。
C、閥芯采用了多級節流形式，這樣，通過多級降壓遏止了氣蝕現象的產生，若有輕微的相變（氣蝕）發生，也將相變區引到遠離閥口的位置，避免了閥口的破壞。
a)閥座與閥芯使用硬質合金進行堆焊，增強了閥口的抗沖刷性能。
b)閥座與閥體在組裝前進行對研，同時又加了一圈不銹鋼纏繞墊，完全避免了此處的內漏，減小了閥體被沖刷的可能性。
c)完全引進的德國DAUME閥門公司的專有技術的過渡頭對關斷閥門提供了足夠的預緊力，同時對連接部分也有充分的保護，因?yàn)槠鋬?nèi)部的碟簧在閥門處于極限位置時，能夠吸收沖擊和震動，將多余的能量?jī)?chǔ)備起來。
d)閥門的連接部件采用四根立柱，一來減輕了閥門的重量，二來大大降低了閥體內高溫向連接部分的傳導，對提高閥門的可靠性很有益處。
e)布置特點：鍋爐連續排污閥根據安裝現場需要可以布置為直通、Z型、角形。
2.1.3主要材質及加工工藝：

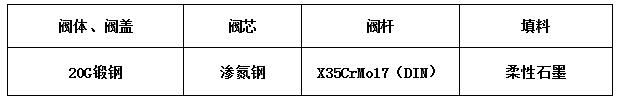

2.1.3.1閥門主要部件材料清單
2.1.3．2加工工藝：
A、閥內的所有材料都進行了精細加工，節流套，閥桿，上螺桿都進行了磨削加工，特別是閥桿，在磨削后又進行了超精拋光，使閥桿的耐蝕性能進一步加強，降低了閥桿與填料的摩擦力。
B、閥蓋上的長螺栓孔及與過渡頭的配合孔都必須在加工中心完成，否則，會給組裝造成很大困難。
C、除閥座進行堆焊硬質合金外，節流套、定位套、填料墊、填料壓套的內表面也都進行了堆焊，確保運動部件不相互擦傷。
D、除閥座進行堆焊硬質合金外，節流套，定位套，填料墊，填料壓套的內表面也都進行了堆焊，確保運動部件不相互擦傷。
2.1.4、質量保證
本閥門結構產品自機組投入正常運行之日起，三包期1年，質保期6年，6年內因閥門制造及設計原因引起的內、外漏免費維護。
我公司對每一種新設計或改進的調節閥都要在工廠內做性能測試，進行改進直到達到設計要求。對每臺出廠的閥門都有質量保證。
經過多年的市場跟蹤和調研證明，濱大公司生產的調節閥調節性能可靠，調節精度高。關斷嚴密無漏流，振動小，噪聲低于80db，且無需特殊維護。
濱大公司調節閥通過完善的結構設計、合理的選材、精細的加工工藝、出廠前的性能測試和嚴格的質量管理及完善的售后服務確保閥門的質量達到國際先進水準，滿足用戶對高質量調節閥的需求。目前，已有大量電廠用來取代進口產品，并且效果良好。
2.1.5性能保證
1、泄漏率：4年內閥門關斷嚴密無漏流，泄漏等級Ⅵ。
2、壽命保證：本閥門結構產品自機組投入正常運行之日起，三包期1年，因閥門制造及設計原因引起的內、外漏免費維護。
