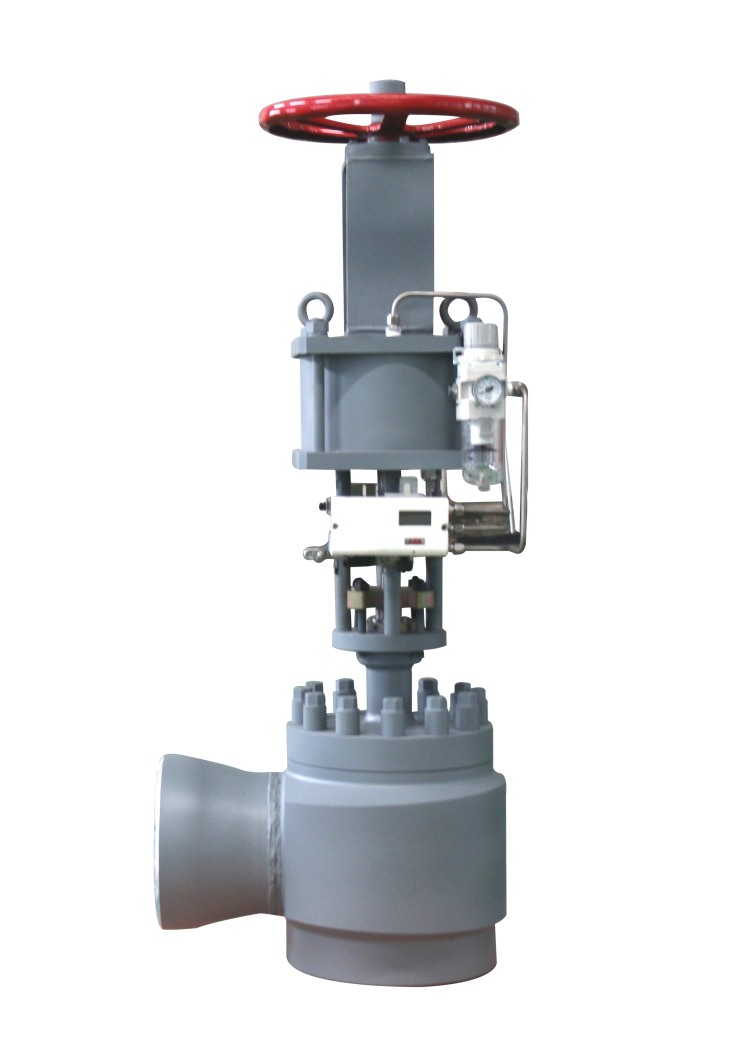

產品名稱：汽機高加危機事故疏水調節閥
產品型號：CTMY
產品規格：DN150-300
產品分類：調節閥類
所屬系列：CTMY系列
汽機高加事故疏水氣動調節門技術說明：
1、閥門技術、結構、形式及布置特點：
預啟閥閥芯
a.CTMY系列調節閥是在CTM基礎上開發的，閥芯為套筒（籠式）預啟閥結構，開啟時，預啟閥先動作，開啟省力，關閉時為非平衡式結構具有關閉嚴密的特點。
b.閥門按壓差的大小采用不同的節流級數，這樣，通過多級降壓減輕了汽體對閥門的沖擊和震動，降低了降低了噪音，同時也可避免對閥口的沖蝕。同時保證易于開啟和關閉嚴密的要求
主閥塞是主要的控制介質元件，在其內部設置一個小閥塞，我們稱之為先導閥，此小閥塞與閥門的閥桿是剛性相連的。在通常情況下，主閥塞內件的碟形彈簧將大、小閥塞推開，此時，閥塞的上下腔是連通的，即為平衡閥塞，執行器的驅動力很小。
2、預啟閥閥門結構原理
當閥門關閉時，主閥塞作為一個平衡閥塞首先接觸閥座，隨后小閥塞壓縮碟簧變形后與其小閥座接觸密封。此時，原來的平衡芯件變成了非平衡芯件，上腔的壓力對閥塞產生了巨大的推力，促使閥門關閉得更加嚴密。
當閥門開啟時，執行器只需打開小閥塞即可。打開小閥塞后，主閥塞馬上由非平衡結構變成平衡結構。
3、加工精度：
A、閥內的所有材料都進行了精細加工，節流套，閥桿，上螺桿都進行了磨削加工，特別是閥桿，在磨削后又進行了超精拋光，使閥桿的耐蝕性能進一步加強，降低了閥桿與填料的摩擦力。
B、閥蓋上的長螺栓孔及與過渡頭的配合孔都在加工中心完成，保證組裝順利無錯位。
C、除閥座進行堆焊硬質合金外，節流套、定位套、填料墊、填料壓套的內表面也都進行了堆焊，確保運動部件不相互擦傷。
4、質量保證
本閥門結構產品自機組投入正常運行之日起，三包期1年，質保期6年，6年內因閥門制造及設計原因引起的內、外漏免費維護。
我公司對每一種新設計或改進的調節閥都要在工廠內做性能測試，進行改進直到達到設計要求。對每臺出廠的閥門都有質量保證。
經過多年的市場跟蹤和調研證明，濱大公司生產的調節閥調節性能可靠，調節精度高。關斷嚴密無漏流，無振動，噪聲低于80db，且無需特殊維護。
濱大公司調節閥通過完善的結構設計、合理的選材、精細的加工工藝、出廠前的性能測試和嚴格的質量管理及完善的售后服務確保閥門的質量達到國際先進水準，滿足用戶對高質量調節閥的需求。目前，已有大量電廠用來取代進口產品，并且效果良好。
5、性能保證
5.1、泄漏率：6年內閥門關斷嚴密無漏流，泄漏等級V。
5.2、壽命保證：汽機高加事故疏水調節閥采用預啟閥結構，產品自機組投入正常運行之日起，三包期1年，質保期6年，6年內因閥門制造及設計原因引起的內、外漏免費維護。
5.3、閥門線性：為修正后的等比百分，流量特性好。
